Comment équilibrer la roue d’une pompe horizontale ?

L'équilibrage de la roue d'une pompe horizontale est un processus crucial qui a un impact significatif sur les performances, l'efficacité et la longévité de la pompe. En tant que fournisseur réputé de pompes horizontales, nous comprenons l’importance de cette procédure et nous nous engageons à fournir à nos clients les connaissances et l’expertise nécessaires pour garantir un fonctionnement optimal de la pompe. Dans cet article de blog, nous approfondirons les subtilités de l’équilibrage des roues, en explorant les méthodes, les outils et les meilleures pratiques impliqués.

Comprendre l'importance de l'équilibrage de la turbine

La roue est le cœur d’une pompe horizontale, chargée de convertir l’énergie mécanique en énergie hydraulique. Pendant le fonctionnement, la roue tourne à des vitesses élevées, générant une force centrifuge qui déplace le fluide à travers la pompe. Cependant, si la roue n’est pas correctement équilibrée, cela peut entraîner divers problèmes, notamment des vibrations, du bruit, une usure prématurée et une efficacité réduite.

Les vibrations sont l’un des problèmes les plus courants associés à une roue déséquilibrée. Lorsque la roue tourne, tout déséquilibre dans sa répartition de masse crée une force inégale qui fait vibrer la pompe. Ces vibrations peuvent être transmises au corps de la pompe, au moteur et à d'autres composants, entraînant une usure excessive, une augmentation des coûts de maintenance et même une panne de l'équipement.

Le bruit est un autre symptôme d’une roue déséquilibrée. Les vibrations provoquées par le déséquilibre peuvent produire un bruit fort et crépitant qui peut être à la fois gênant et révélateur d'un problème grave. En plus d'être une nuisance, un bruit excessif peut également être le signe d'une panne imminente de l'équipement, car il peut endommager les roulements, les joints et d'autres composants de la pompe.

L’usure prématurée est également une conséquence courante d’une roue déséquilibrée. Les vibrations et les forces générées par le déséquilibre peuvent provoquer le frottement de la roue contre le corps, les roulements et d'autres composants de la pompe, entraînant une augmentation de la friction, de la chaleur et de l'usure. Au fil du temps, cela peut endommager la turbine, réduisant ainsi son efficacité et sa durée de vie.

Une efficacité réduite est peut-être la conséquence la plus importante d’une roue déséquilibrée. Lorsque la roue n’est pas correctement équilibrée, elle ne peut pas convertir l’énergie mécanique en énergie hydraulique aussi efficacement qu’elle le devrait. Cela signifie que la pompe doit travailler plus fort pour atteindre le même débit et la même pression, ce qui entraîne une consommation d'énergie et des coûts d'exploitation plus élevés.

Méthodes d’équilibrage de la turbine

Il existe plusieurs méthodes d’équilibrage d’une turbine, chacune ayant ses propres avantages et inconvénients. Les méthodes les plus courantes incluent l’équilibrage statique, l’équilibrage dynamique et l’équilibrage de champ.

Équilibrage statique

L'équilibrage statique est la méthode la plus simple et la plus élémentaire d'équilibrage d'une roue. Il s’agit de placer la roue sur un arbre horizontal et de lui permettre de tourner librement. Si la roue est correctement équilibrée, elle restera stationnaire dans n'importe quelle position. Cependant, si la turbine est déséquilibrée, elle tournera jusqu'à ce que le côté lourd soit en bas.

Pour équilibrer statiquement la turbine, de petits poids sont ajoutés sur le côté léger de la turbine jusqu'à ce qu'elle reste stationnaire dans n'importe quelle position. Cela peut être fait en perçant des trous dans la turbine et en insérant de petits poids, ou en utilisant des poids adhésifs qui peuvent être fixés à la surface de la turbine.

L'équilibrage statique est une méthode relativement rapide et simple d'équilibrage d'une turbine, mais elle présente certaines limites. Il prend uniquement en compte le déséquilibre dans la répartition des masses de la roue dans un plan, et ne tient pas compte de tout déséquilibre pouvant survenir lors de la rotation. Par conséquent, l’équilibrage statique n’est généralement utilisé que pour les roues à faible vitesse ou pour les roues qui ne nécessitent pas un degré élevé d’équilibrage.

Équilibrage dynamique

L'équilibrage dynamique est une méthode plus avancée d'équilibrage de la roue qui prend en compte le déséquilibre de la répartition des masses de la roue dans plusieurs plans. Il s’agit de faire tourner la roue à grande vitesse et d’utiliser des capteurs pour mesurer les vibrations et les forces générées par le balourd.

Sur la base des mesures prises par les capteurs, la machine d'équilibrage dynamique calcule la quantité et l'emplacement des poids qui doivent être ajoutés ou retirés de la roue pour atteindre l'équilibre. Les poids sont ensuite ajoutés ou retirés de la roue à l'aide de diverses méthodes, telles que le perçage de trous, le soudage ou l'utilisation de poids adhésifs.

L'équilibrage dynamique est une méthode d'équilibrage de roue plus précise et précise que l'équilibrage statique, mais elle prend également plus de temps et est plus coûteuse. Son exécution nécessite un équipement spécialisé et des techniciens qualifiés, et sa réalisation prend généralement plus de temps que l’équilibrage statique. Cependant, l’équilibrage dynamique est essentiel pour les roues à grande vitesse ou pour les roues qui nécessitent un degré élevé d’équilibre.

Équilibrage de champ

L'équilibrage sur site est une méthode d'équilibrage de la roue qui peut être effectuée sur site, sans qu'il soit nécessaire de retirer la roue de la pompe. Il s'agit d'utiliser une machine d'équilibrage portable pour mesurer les vibrations et les forces générées par le balourd et pour calculer la quantité et l'emplacement des poids qui doivent être ajoutés ou retirés de la roue.

L'équilibrage sur site est une méthode pratique et rentable d'équilibrage de roue, en particulier pour les pompes difficiles ou coûteuses à mettre hors service. Cependant, il n’est pas aussi précis que l’équilibrage dynamique et il peut ne pas convenir aux roues qui nécessitent un degré élevé d’équilibrage.

Outils et équipements pour l'équilibrage des turbines

En plus des méthodes d'équilibrage de la roue, plusieurs outils et équipements sont également nécessaires pour effectuer le processus d'équilibrage. Les outils et équipements les plus courants comprennent les machines d’équilibrage, les capteurs de vibrations, les poids et les instruments de mesure.

Machines à équilibrer

Les machines d’équilibrage sont l’outil le plus important pour l’équilibrage des roues. Ils sont utilisés pour mesurer les vibrations et les forces générées par le déséquilibre et pour calculer la quantité et l'emplacement des poids qui doivent être ajoutés ou retirés de la roue.

Il existe plusieurs types de machines d'équilibrage disponibles, notamment les machines d'équilibrage à un seul plan, les machines d'équilibrage à deux plans et les machines d'équilibrage à plusieurs plans. Les machines d'équilibrage à un seul plan sont utilisées pour l'équilibrage statique, tandis que les machines d'équilibrage à deux plans et à plusieurs plans sont utilisées pour l'équilibrage dynamique.

Capteurs de vibrations

Des capteurs de vibrations permettent de mesurer les vibrations et les forces générées par le balourd. Ils sont généralement fixés au corps de la pompe ou à d'autres composants et sont connectés à la machine d'équilibrage.

Il existe plusieurs types de capteurs de vibrations, notamment les accéléromètres, les capteurs de vitesse et les capteurs de déplacement. Les accéléromètres sont le type de capteur de vibrations le plus couramment utilisé, car ils sont capables de mesurer l'accélération des vibrations et de fournir des données précises et fiables.

Poids

Des poids sont utilisés pour équilibrer la roue en ajoutant ou en supprimant de la masse du côté léger ou lourd de la roue. Il existe plusieurs types de poids disponibles, notamment les poids percés, les poids adhésifs et les poids soudés.

Les poids percés sont le type de poids le plus couramment utilisé pour l’équilibrage de la roue. Ils sont généralement fabriqués en acier ou en d’autres matériaux lourds et sont percés selon une taille et un poids spécifiques. Les poids adhésifs sont également couramment utilisés, en particulier pour les roues qui ne peuvent pas être percées. Ils sont généralement constitués d'un adhésif à haute résistance et peuvent être fixés à la surface de la turbine. Les poids soudés sont utilisés pour les roues qui nécessitent un degré élevé d'équilibre et ne peuvent pas être équilibrées à l'aide de poids percés ou adhésifs.

Instruments de mesure

Des instruments de mesure sont utilisés pour mesurer les dimensions et les tolérances de la roue et d'autres composants. Ils sont essentiels pour garantir que la roue est correctement équilibrée et qu'elle répond aux spécifications requises.

Les instruments de mesure les plus couramment utilisés pour l’équilibrage des roues comprennent les micromètres, les pieds à coulisse et les indicateurs à cadran. Des micromètres sont utilisés pour mesurer l'épaisseur et le diamètre de la roue, tandis que des pieds à coulisse sont utilisés pour mesurer la distance entre deux points de la roue. Les indicateurs à cadran sont utilisés pour mesurer le faux-rond et l’excentricité de la roue.

Meilleures pratiques pour l’équilibrage des turbines

En plus d'utiliser les méthodes et outils appropriés pour l'équilibrage de la turbine, il existe également plusieurs bonnes pratiques qui doivent être suivies pour garantir des performances et une longévité optimales de la pompe. Ces bonnes pratiques incluent :

Entretien régulier

Un entretien régulier est essentiel pour garantir le bon fonctionnement de la pompe et de ses composants. Cela comprend des inspections, un nettoyage et une lubrification réguliers de la pompe et de ses composants, ainsi que le remplacement régulier des pièces usées ou endommagées.

Installation correcte

Une installation correcte est également cruciale pour garantir le bon fonctionnement de la pompe et de ses composants. Cela implique de s'assurer que la pompe est installée sur une surface plane, que la tuyauterie est correctement alignée et soutenue, et que les connexions électriques sont sécurisées et correctement mises à la terre.

Formation et éducation

La formation et l'éducation sont essentielles pour garantir que les techniciens qui effectuent le processus d'équilibrage de la roue sont correctement formés et qualifiés. Cela implique de leur fournir les connaissances et les compétences nécessaires pour effectuer correctement le processus d'équilibrage, ainsi que de leur fournir les dernières informations et techniques en matière d'équilibrage des roues.

Contrôle de qualité

Le contrôle qualité est essentiel pour garantir que le processus d’équilibrage de la roue est effectué correctement et que la roue répond aux spécifications requises. Cela comprend la réalisation d'inspections et de tests réguliers de la roue et d'autres composants, ainsi que la tenue de registres détaillés du processus d'équilibrage et des résultats.

Conclusion

L'équilibrage de la roue d'une pompe horizontale est un processus crucial qui a un impact significatif sur les performances, l'efficacité et la longévité de la pompe. En tant que fournisseur de pompes horizontales, nous comprenons l'importance de cette procédure et nous nous engageons à fournir à nos clients les connaissances et l'expertise nécessaires pour garantir un fonctionnement optimal de la pompe.

En suivant les méthodes, les outils et les meilleures pratiques décrits dans cet article de blog, vous pouvez vous assurer que la turbine de votre pompe horizontale est correctement équilibrée et qu'elle fonctionne à des performances optimales. Si vous avez des questions ou avez besoin d'aide supplémentaire pour l'équilibrage de la turbine, n'hésitez pas à nous contacter. Nous sommes là pour vous aider à trouver les solutions adaptées à vos besoins de pompage.

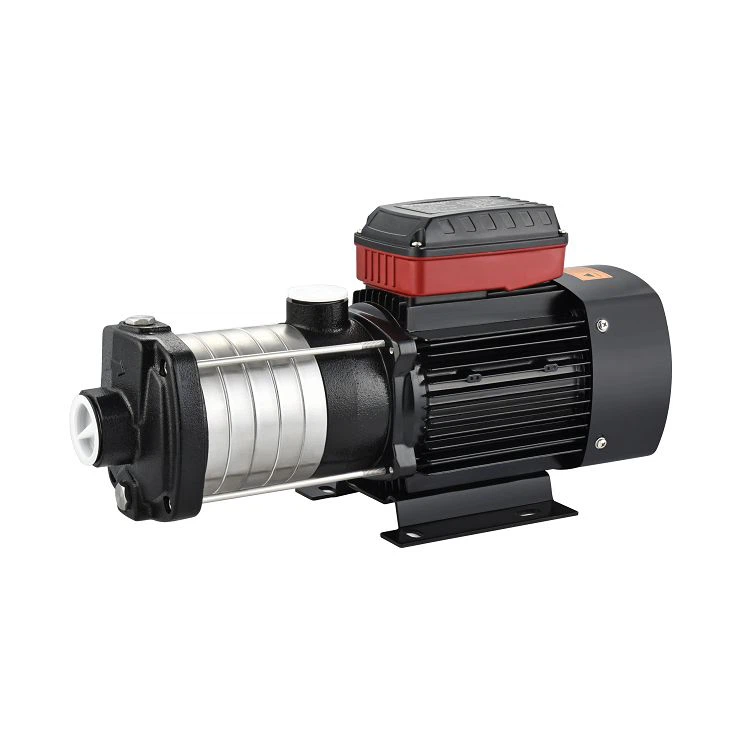

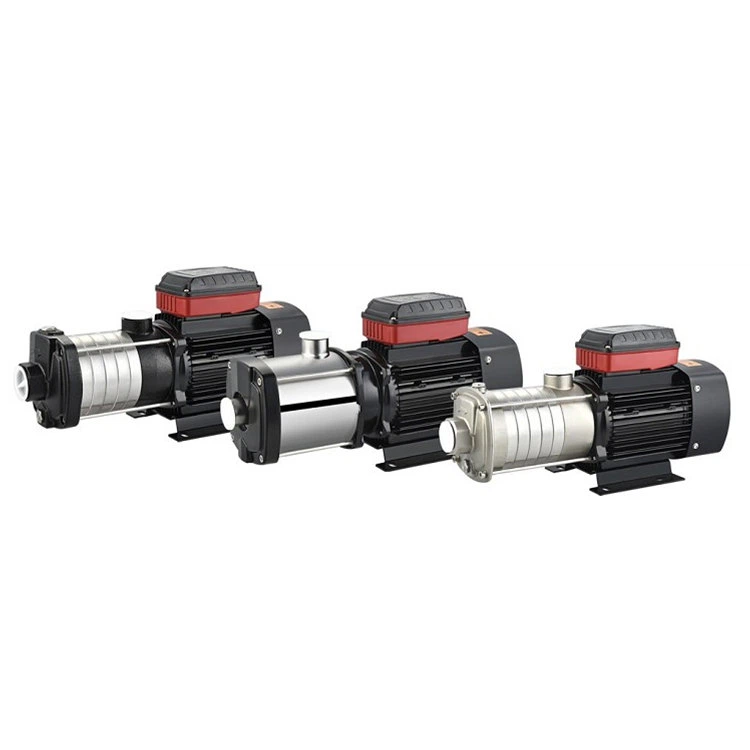

Si vous êtes intéressé par notrePompe à plusieurs étages horizontale 2hp,Pompe à eau horizontale, ouPompe centrifuge multicellulaire horizontale, ou si vous avez d'autres questions ou demandes de renseignements sur nos produits, n'hésitez pas à nous contacter pour des discussions sur l'approvisionnement.

Références

• Stepanoff, AJ (1957). Pompes centrifuges et à débit axial : théorie, conception et application. John Wiley et fils.
• Karassik, IJ, Messina, JP, Cooper, PT et Heald, CC (2008). Manuel de la pompe. McGraw-Hill.
• ANSI/HI 9.6.4-2016, Pompes rotodynamiques – Lignes directrices pour la mesure des vibrations et les valeurs admissibles. Institut Hydraulique.
